三杆式闸机的的工作原理是什么?

作者: 编辑: 来源: 发布日期: 2021.12.06
信息摘要:
      三杆式闸机的工作原理是什么?结构是怎样的? 1. 产品结构主要由机械系统和电控系统两大部分组成。 2. 机械系统结构:机箱作为载…

三杆式闸机的 产品结构主要由机械系统和电控系统两大部分组成。

     1.机械系统结构:机箱作为载体其上安装有读写器、方向指示灯等;机芯主要由主轴、电磁铁、 齿状凸轮、定位凸轮、限位开关、阻尼器、弹簧、掉杆装置组成。

     2.电控系统主要组成有:控制板、方形电磁铁、圆形电磁铁、限位开关、方向指示灯、空气开 关、电源等; 4. 读卡器(自备):读取卡上信息并经过判断处理后,向主控板发出申请通过信号(开关信号)。5. 控制板:产品的控制主板,它接收读写器或开关按钮进出闸信号,并对这些信号进行逻断和 处理后,再向方向指示灯、方形电磁铁发出执行命令; 6. 限位开关:控制闸门转动的位置。87信号);

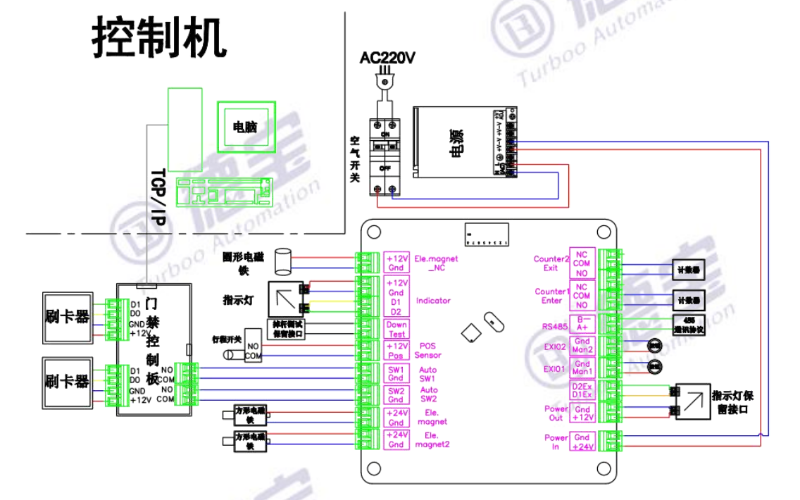

工作原理图片

系统工作原理主要有以下几个方面:

       1.打开电源,5 秒后系统进入工作状态; 2. 读卡器读到通过授权的卡时,蜂鸣器会发出悦耳声响,向行人提示读卡成功;同时还对从卡中读到 的信息进行判断、处理,并向主控制板发出申请通过信号; 3. 主控板接收到读写器或开关按钮进出闸信息,并进行综合判断处理后,向电磁铁发出控制信号,使灯光转为绿色通行标志,电磁铁得电吸合 ,行人通过,闸杆转动; 4. 行人根据指示灯标志指示通过通道后,闸杆转到 120°角度限位开关感应到位,给出到位信号, 电磁铁失电复位.

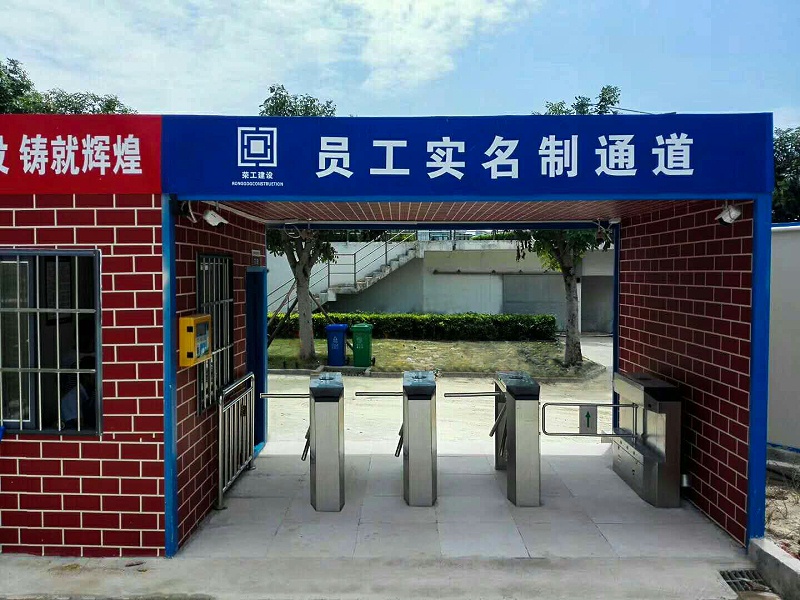

工地门禁系统-三辊闸
